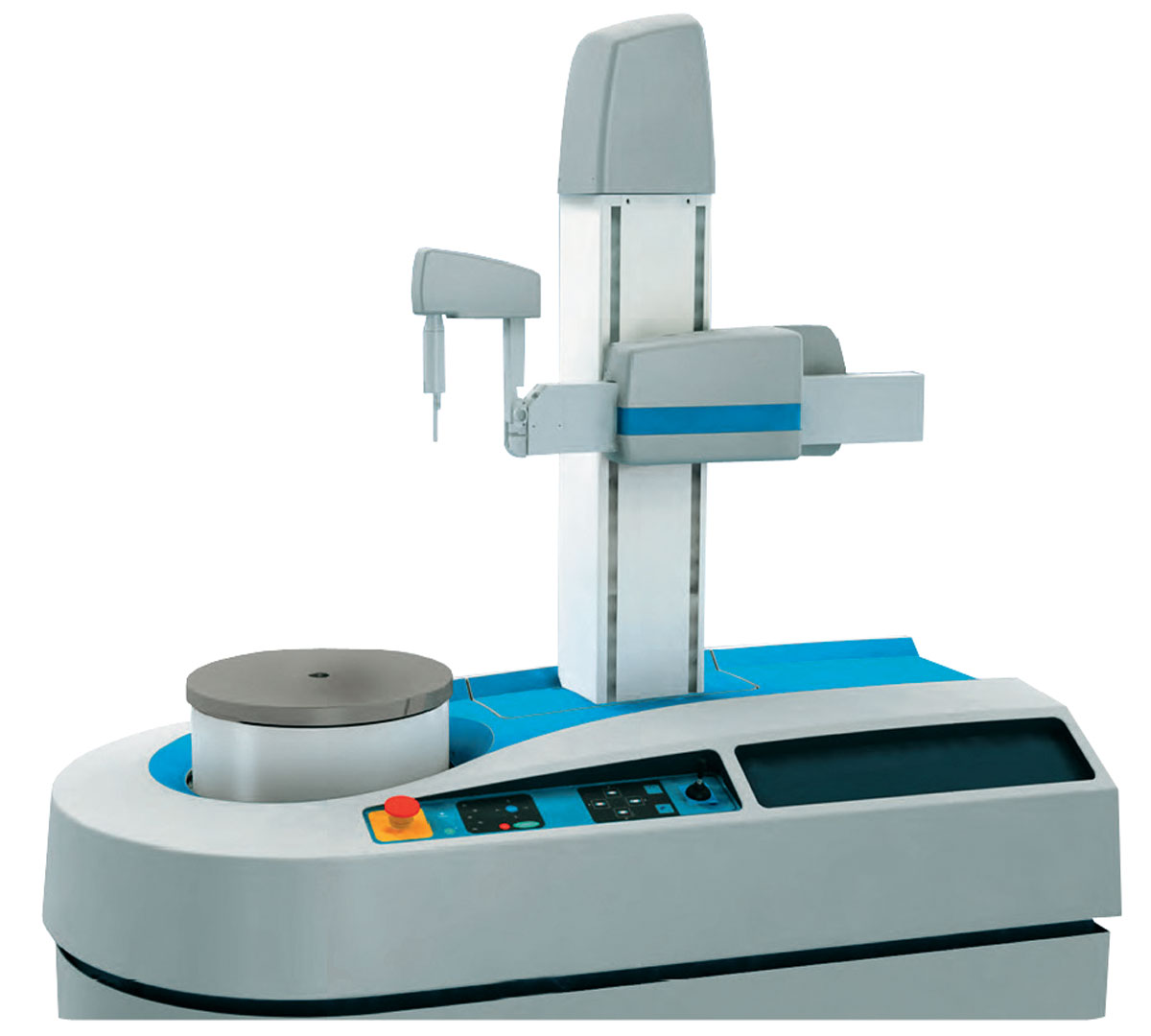

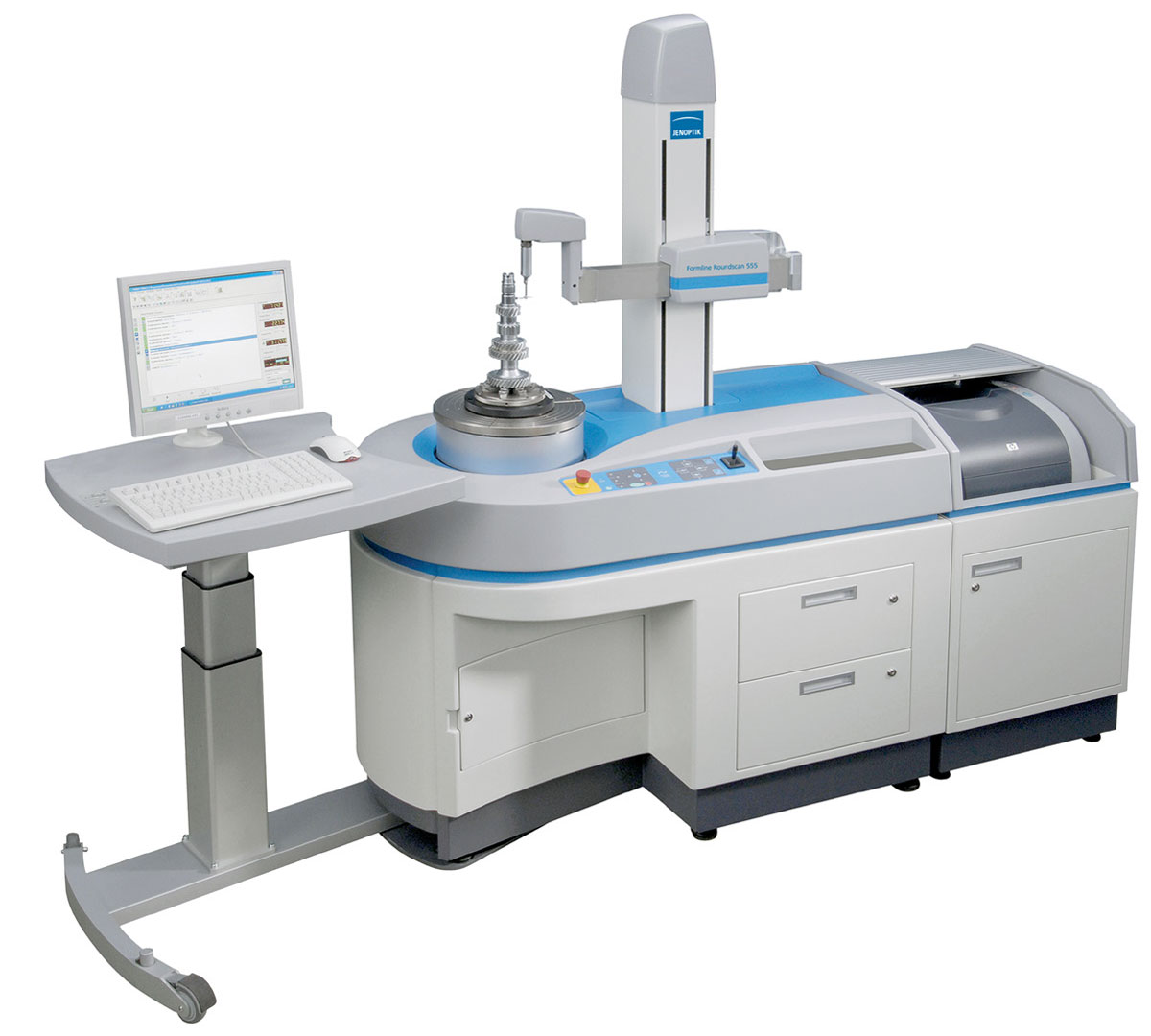

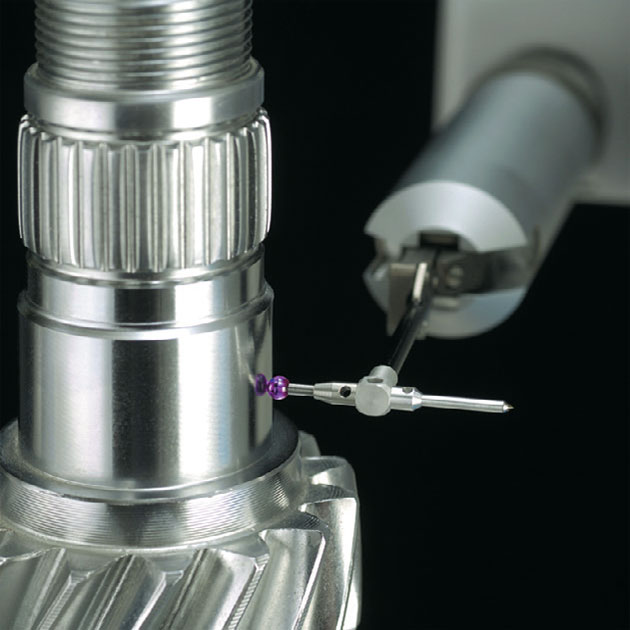

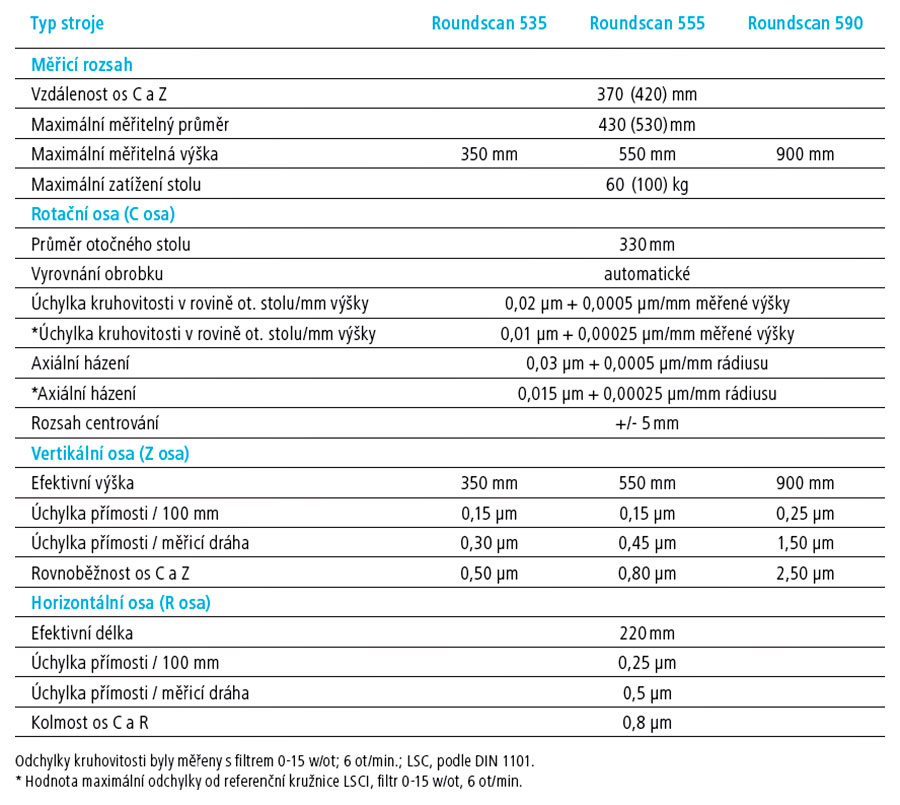

Formline Roundscan R535/555/590

Formline Roundscan – flexibilní a ergonomická měřicí stanice

• Kombinuje ergonomický design a vynikající měřicí vlastnosti
• Samostatná a plně nastavitelná vyhodnocovací jednotka poskytuje obsluze optimální komfort
• Vertikální osu Z lze konfigurovat ve třech polohách, záleží na dané aplikaci
• Automatizovaný rotační a naklápěcí modul pro rychlý provoz CNC - MDS-4
• Vyhovuje pro rozměrné, těžké obrobky s průměry až 550 mm, výškou až 900 mm a váhou až 100 kg
• Volitelné měření drsnosti ve všech osách

Vlastnosti

• CNC vyrovnání dílce zkracuje dobu měřicího cyklu až o 60 % běžného měřicího času
• Vysoká přesnost polohování os
• Vynikající přesnost měření kruhovitosti v celém rozsahu výšky
• Vysokorychlostní automatizované centrování a nivelování
• Uživatelsky příjemný software s průvodcem programováním vč. CNC režimu
• Vysoké rozlišení v osách R a Z 0,1 μm již ve standardním provedení (720 000 měřicích bodů)
• Antikolizní ochrana snímacího ramínka (magnetické upnutí)
• Měření úchylek tvaru a drsnosti jedním ramínkem bez nutnosti výměny (dvouhroté ramínko)

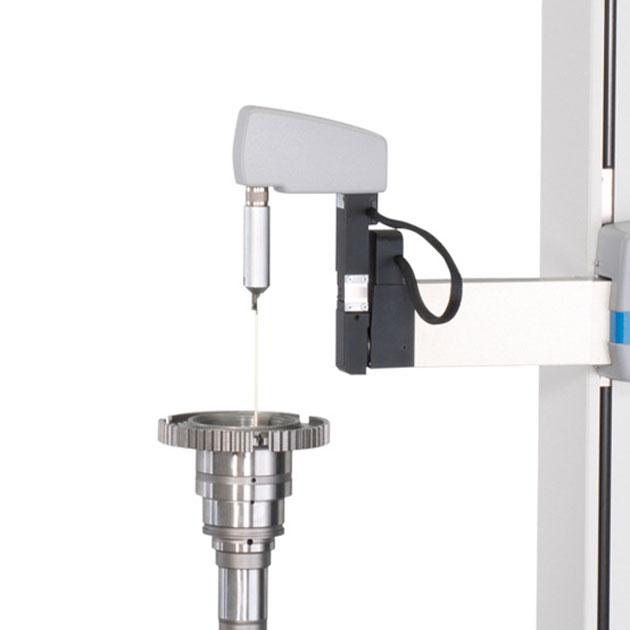

Detail otočného a naklápěcího modulu MDS-4

Roundscan - Všestranný a kompaktní přístroj

• Určeno pro širokou oblast měřicích úloh
• Volitelné vybavení:
  - Motorizovaná naklápěcí a otočná jednotka MDS-4
  - Integrované aktivní tlumení vibrací
  - Široká škála snímačů pro rozdílné aplikace

Vyhodnocování standardních úloh měření

• Používá elektronicky řízenou sondu
• Velmi přesné osy zaručují přesnost vyhodnocení drsnosti, profilu a vlnitosti

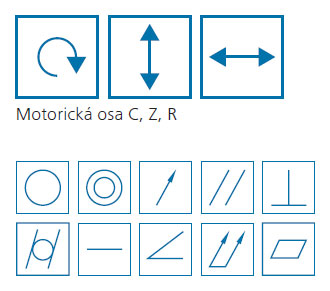

Parametry úchylek tvaru a polohy

• Kruhovitost
• Soustřednost
• Obvodové házení
• Čelní házení
• Souosost
• Válcovitost
• Kuželovitost
• Celkové obvodové házení
• Celkové čelní házení
• Přímost
• Rovnoběžnost
• Rovinnost
• Pravoúhlost
• Náklon
• Harmonická analýza

Volitelně:

• Tvar kužele
• Měření tloušťky
• Měření průměru

Parametry drsnosti (volitelně)

• Drsnost
• Profil
• Vlnitost
• Drall2 podle Daimler Norm MBN 31 00 - 07 (2009)

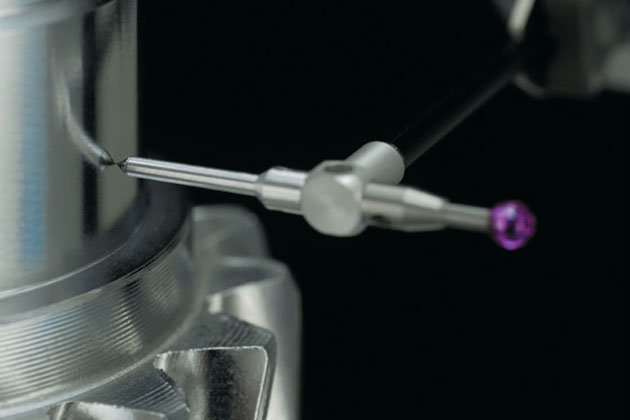

Detail aplikace měření drsnosti a Drallu
