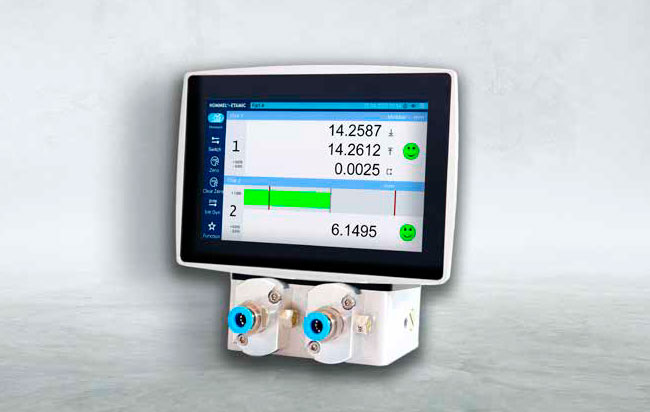

Gageline GD200
Programovatelný displej pro rozměrová měření
Zařízení Gageline GD200, používané ve spojení s pneumatickými a/nebo dotykovými měřidly, provádí rozměrová měření s mimořádně vysokou přesností. Díky deseti měřicím programům a víceúrovňovým heslům pro programy je ovládání zobrazovací jednotky snadné i pro neškolené uživatele, protože není nutné provádět žádná nastavení.
Displej
- 5“ kapacitní barevný dotykový displej
- Zobrazení ve formě sloupcového grafu nebo číselníku
- Speciálně navržen pro náročné podmínky
- K dispozici až 20 jazyků
Kalibrace
- Jediný kalibrační vzorek: nulová korekce v rámci specifikovaných mezí
- Sada kalibračních vzorků: automatická korekce zesilovacího koeficientu

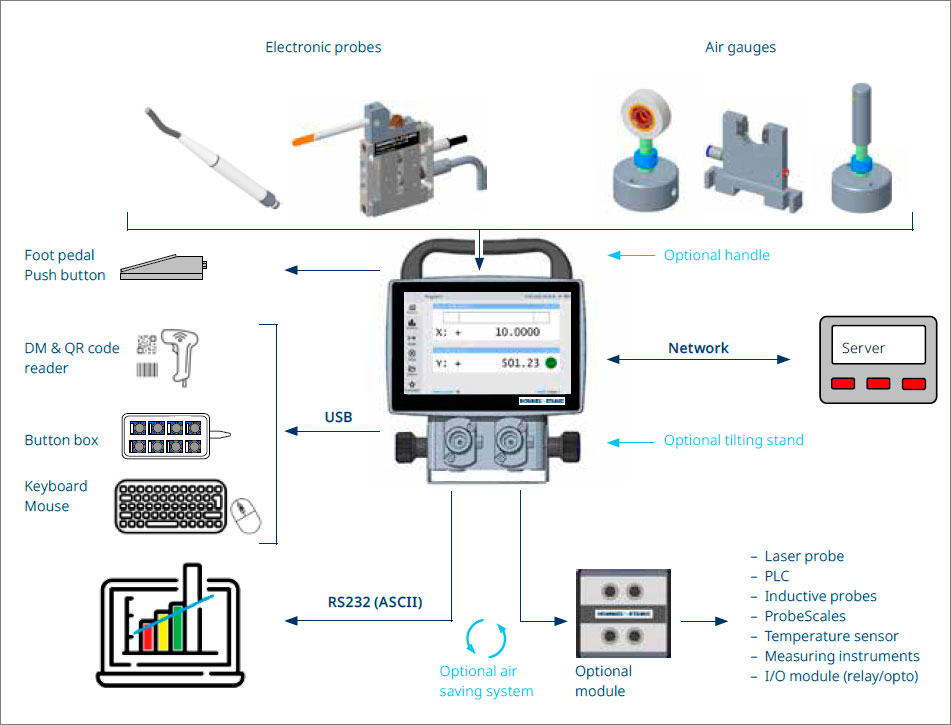

Připojitelnost
- Široký výběr komunikačních modulů s celou řadou rozhraní (senzory, manometry, PLC, počítače atd.)
Měření
- Rychlé a snadné
- Přímé odečítání
- Dynamické měření s funkcí „hold“: max, min, max-min, (max+min)/2, AVG
- Nastavitelné tolerance
- Kompenzace drsnosti povrchu
- Zobrazení 3 měřicích čar
Pneumatický snímač
- Necitlivý na kolísání tlaku, a to i během měřicího cyklu
- Rozšířený měřicí rozsah díky linearizaci
- Snadno vyměnitelná pneumatická sestava, kompatibilní se snímačem TPE100
- Automatická detekce pneumatické konfigurace
- Nastavitelný měřicí filtr
Technické údaje
| Rozsah měření (v závislosti na měřicím zařízení) | ±5 až ±120 µm |
| Přesnost | 0,5 % z rozsahu měření |
| Ochrana | Přední část IP64 |
| Tlak vzduchu (filtrovaný vzduch 5 µm) | 0,2–0,4 MPa (2–4 bary) |
| Napájení | 220/110 V AC (dodáváno s mezinárodním adaptérem) |
| Rozhraní | USB, RS232 |
| Měřicí programy | 10 programů, snadné načtení programů pomocí QR kódu |
Varianty
| Reference | Pneumatický okruh | Indukční snímače | Poznámky |
|---|---|---|---|
| E501525-002 | 0 | 2 | Displej se 2 vstupy pro indukční snímače |
| E501525-100 | 1 | 0 | Displej s 1 vstupem pro pneumatická měření (vzduchový trn, kroužek, západka, únik vzduchu, 22 (4válcový blok) atd.) |
| E501525-102 | 1 | 2 | Displej s 1 vstupem pro pneumatická měření a 2 vstupy pro indukční snímače |
| E501525-200 | 2 | 0 | Displej se 2 vstupy pro pneumatická měření (vzduchový trn, kroužek, západka, kužel atd.) |
| E501525-202 | 2 | 2 | Displej se 2 vstupy pro pneumatická měření a 2 vstupy pro indukční snímače |
