Visionline IPS B100/B10/B5

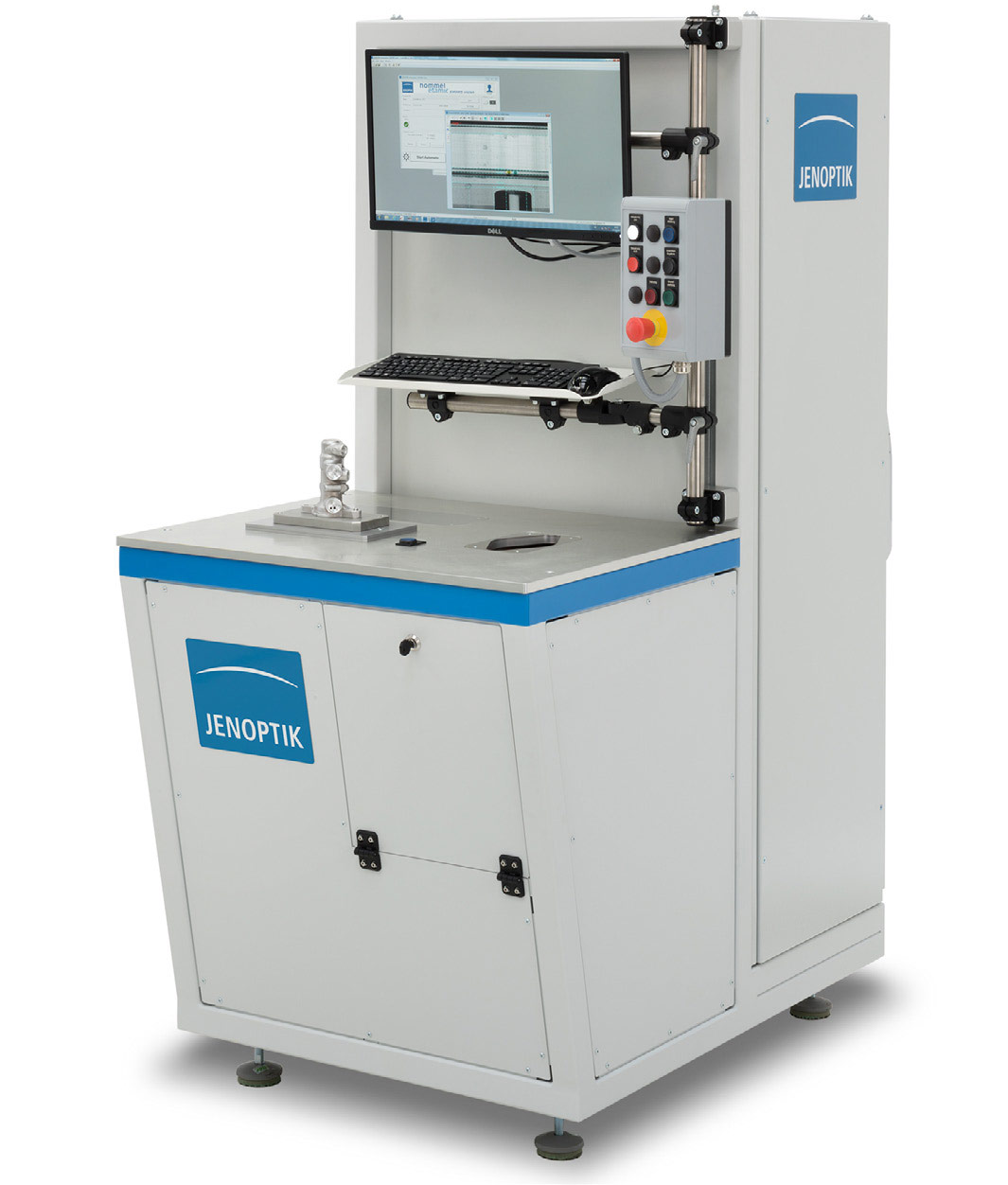

Visionline IPS B100/B10/B5 rychlý senzor pro automatickou kontrolu kvality povrchů vnitřních válců vhodný do kontrolních linek. Panoramatická kamera s vlastním osvětlením a kontinuálním skenovacím režimem je patentované řešení JENOPTIK.

Popis

• Inspekce vnitřních povrchů vrtání s 3600 panoramatickým náhledem

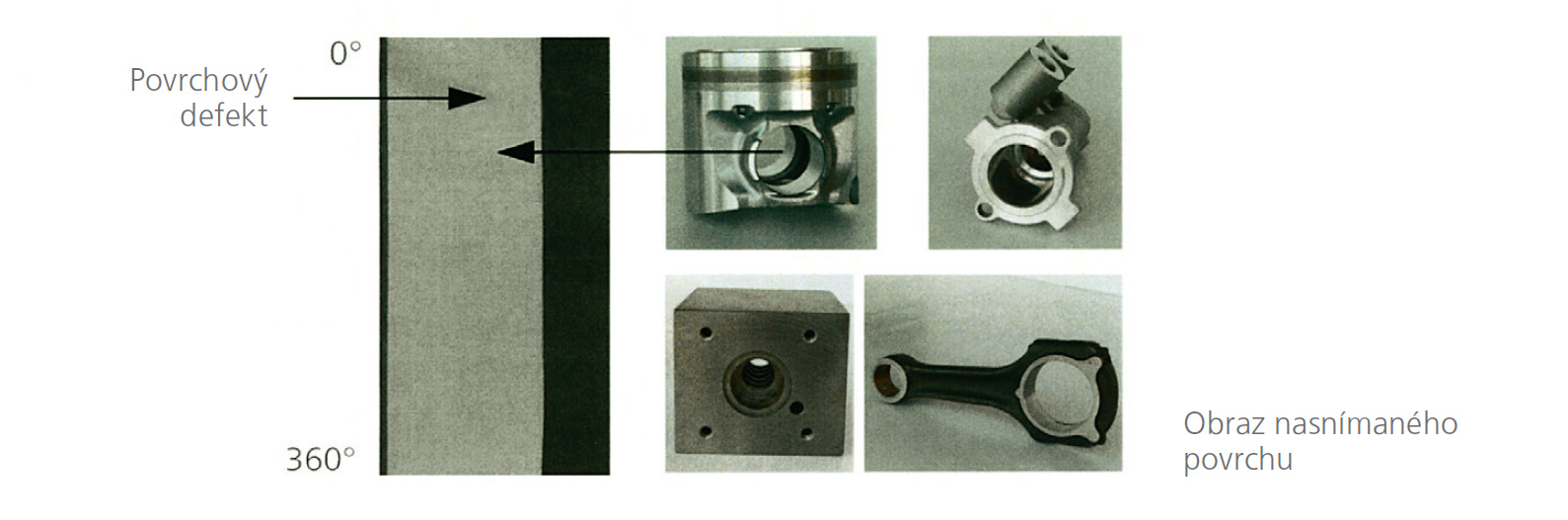

• Detekce povrchových vad jako např.lunkrů, pórovitosti, škrábanců

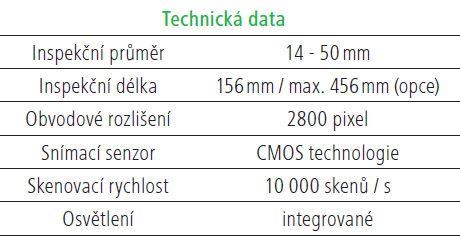

• Inspekce otvorů s průměrem od 14 do 50 mm
• Hloubka otvorů do 156 mm max. 456 mm (na poptávku)
• Rychlé snímání obrazu v pohybu
• Technologie CMOS imaging
• Rozlišení 2800 pixelů na 3600
• Vysoká rychlost inspekce až do 10.000 skenů/sec

Princip funkce

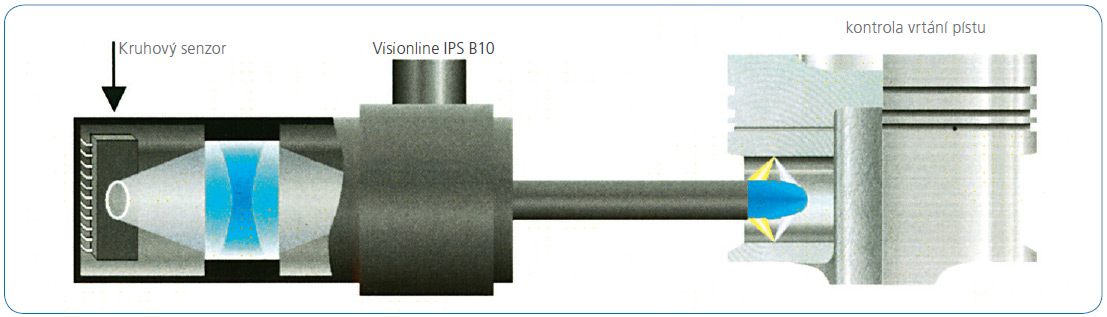

3600 panoramatická optika má přednosti pro měření v otvorech a generuje obraz vnitřního povrchu. Obvodové linie jsou prezentovány jako kroužky. Obraz je kontinuálně skenován vysokorychlostním CMOS skenerem. Simultánní pohyb vpřed a současné obvodové skenování umožňuje efektivní získání nedeformovaného obrazu povrchu válce. Vysoká skenovací rychlost dává této metodě možnost krátkých cyklů a užití ve výrobních linkách.

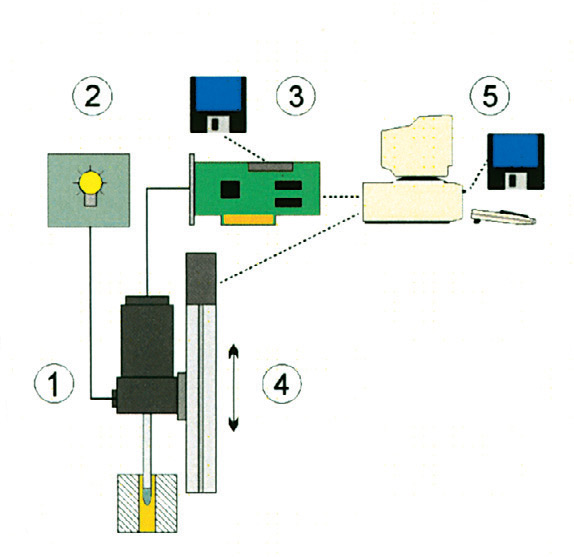

Konfigurace systému

1. Senzor pro inspekci válců
2. Zdroj světla
3. Grabbovací deska
4. Lineární osa s motorickým pohonem
5. Průmyslové PC se softwarem
pro automatické zobrazení
