Waveline W40
Mobilní měření běžných veličin drsnosti a vlnitosti absolutním snímáním

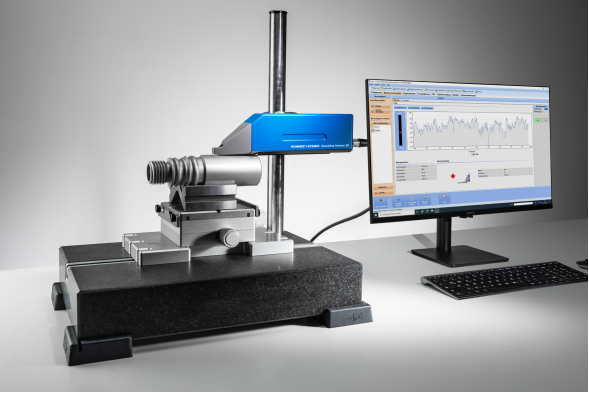

Waveline W40 s příslušenstvím – stojan MS300, PC a další
Hlavní znaky
Ruční posuvový přístroj Hlavní znaky
- Jednoduchý příruční přístroj pro různé úlohy
- Integrované Start tlačítko
- Opce kompaktní stojan, vhodný pro lehkou manipulaci s přístrojem, použitelný na dílně i v laboratoři
- Řeší všechny běžné úlohy měření drsnosti a vlnitosti
- Podpora relativních a absolutních snímačů
- Motorický zdvih snímače pro automatický běh měření
- Měření ve všech polohách a pozicích, také v pozici zespodu
- Různé měřicí rychlosti
- Vyhodnocení na PC s programem Evovis Mobile Standard
- Obsahuje všechny normy včetně nové DIN EN ISO 21920
- Podporuje export všech parametrů a profilů, opce Rozhraní pro statistiku
- Velký sortiment snímačů
Waveline W40
Mobilní měření drsnosti a vlnitosti
Waveline W40 s opcí výškový stativ HS300
Měření ve všech polohách i zespodu nahoru
Technická data
| Maximální délka posuvu | 20 mm |
| Zdvih snímače | 4 mm |
| Přesnost vedení | 0,2 µm / 20 mm/s |
| Měřicí rychlosti | 0,2 – 2 mm/s |
| Rychlost pozicování | 0,2 – 3 mm/s |
| Měřicí rozsah/Rozlišení | ±300 µm/1 nm v celém rozsahu |
| Rozhraní | USB-C |
| Měř. snímač | TK snímač (6-pólový) |
| Rozsah interního vyrovnání | ±2° |
| Měřicí pozice | každá poloha, také nahoru |
Sety
| Katalogové číslo | |
| 721200 | Pos. přístroj Xmove, software Evovis Mobile Standard, snímač TS1 KE2/90 T1,9 D4/30, napájecí adaptér s kabelem, kufr, nářadí |
| 728825 | Pos. přístroj Xmove, software Evovis Mobile Standard, napájecí adaptér s kabelem, kufr, nářadí |

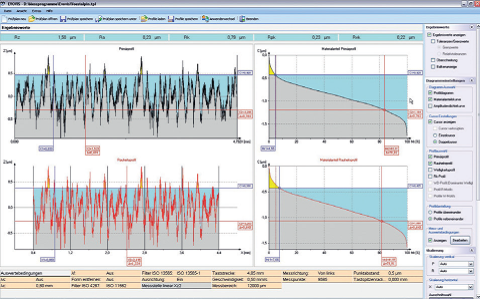

Měřicí a vyhodnocovací software Evovis Mobile
Interaktivní analýza profilu
Měřicí a vyhodnocovací software nabízí měření drsnosti zkoušených povrchů s jasnou ovládací logikou a bohatými asistenčními funkcemi k vytvoření individuálních úloh. Jsou k dispozici široké možnosti dokumentace výsledků včetně exportu do statisktiky.
- Všechny parametry drsnosti povrchu odpovídají normě DIN EN ISO 21920, ISO 4287 tak jako dalších ISO norem a národních norem
- Integrovaná nápověda pro měřené veličiny
- Asistent pro výběr měřicích podmínek
- Individuální, volně tvořené měřicí protokoly
- Jednoduché sestavení a správa měřicích programů
- Automatická archivace protokolů
