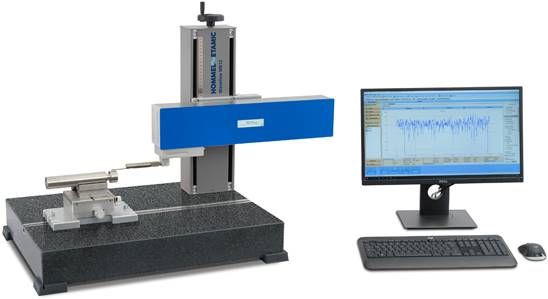

Waveline W600
Modulární měřicí systém na přesná měření drsnosti a kontury
Novinka pro rok 2024
- ekonomické řešení pro měření drsnosti a kontury při zachování kvality!
- Hommel Etamic W600 je robustní a flexibilní systém do laboratoře a do výroby.
Vlastnosti systému
- Snadno použitelný měřicí systém
- Vysoká kvalita měření díky stabilní mechanice
- Jedinečná koncepce posuvné jednotky pro optimální přístup k měřicím pozicím
- Rychlovýměnný adaptér QCA umožňuje rychlou výměnu systému sond s minimální dobou přestavby díky automatickému rozpoznání sond
- Následné rozšíření měřicího systému
Systémy sond pro měření drsnosti a kontur
- Moderní systém sond s vysokým rozlišením
- Důmyslná technologie ramene sondy
- Ramena sond s magnetickou spojkou pro rychlou a snadnou výměnu ramen sond
- Všechna ramena sond na měření kontury jsou vybavena čipem RFID pro jednoduchou kalibraci a automatickou konfiguraci
- Volně přístupné měřicí body díky inovativní posuvné jednotce
Systém sond
| Typ snímače | TKU400 | Digiscan |
| Měření | drsnost | kontura |
| Rozsah měření/rozlišení (standardní délka ramene sondy) | ±400 μm/1 nm | 60 mm / 10 nm |
| Rozsah měření/rozlišení (1,5x délka ramene sondy) | ±600 μm/1,5 nm | 90 mm / 15 nm |
| Rozsah měření/rozlišení (2x délka ramene sondy) | ±800 μm/2 nm | - |
| Přesnost | 1 nm / 2 nm | 10 nm / 15 nm |
| Rz min. tolerance cg/cgk ≥ 1,33 | 1,2 μm | - |
| Měření poloměru R = 15 mm | - | ±7 μm |
| Odchylka tvaru poloměru | - | 5 μm |
| Měření nahoře/dole | - | volitelně |
| Princip měření | analogový | digitální |
| Identifikace sondy | ano | ano |
| Nastavení přítlaku sondy | fixní | elektronické |
| Identifikace ramene sondy | ne | ano |
| Upnutí ramene sondy | magnetické | magnetické |
Systémová konfigurace
| W612R | přístroj na měření drsnosti se systémem TKU400 |
| W612C Digiscan | přístroj na měření kontury se snímačem Digiscan |
| W612 RC Digiscan | přístroj na měření drsnosti a kontury se separátním systémem snímačů TKU400 a Digiscan |

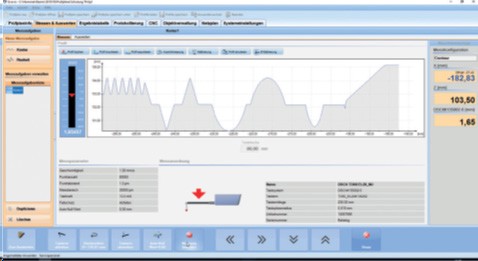

Evovis nabízí standardizované uživatelské rozhraní se snadnou a jednoduchou řídicí logikou a rozsáhlými podpůrnými funkcemi pro návrh individuálních měřicích aplikací.
- Moderní uživatelské rozhraní pro bezpečné ovládání s malou potřebou školení
- Individuální, volně navrhovatelný systém testovacích plánů a protokolů s automatickou archivací
- Všechny běžné parametry v souladu s normou ISO 21920, ISO 4287 a dalšími normami ISO a národními normami
Pro bližší informace si vyžádejte obchodní nabídku.
