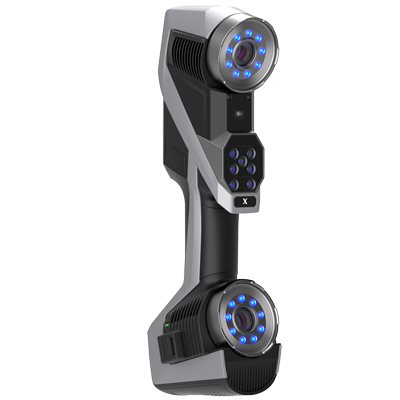

KSCAN-X
Inteligentní bezdrátový velkoobjemový 3D skener nové generace
Neomezené zorné pole. Bezkonkurenční přesnost.
KSCAN-X byl vyvinut pro společnosti, které potřebují měřit objekty v rozměrech několika metrů bez kompromisů v přesnosti. Kombinuje ultraširokou skenovací oblast, adaptivní fotogrammetrii, bezdrátový provoz a vysokorychlostní laserové skenování do jediného systému. Je určen pro letectví, železniční průmysl, energetiku, těžké strojírenství, loděnice a výrobu velkých svařovaných konstrukcí.
Na rozdíl od běžných ručních skenerů dokáže KSCAN-X efektivně měřit objekty o velikosti od 0,5 m až po 15 m při zachování vysoké objemové přesnosti. Díky skenovací oblasti až 2,6 × 1,8 m výrazně snižuje počet průchodů skenerem a zkracuje dobu měření rozsáhlých dílů.
Hlavní výhody
Měření objektů až do velikosti 15 metrů
KSCAN-X využívá mimořádně velké zorné pole a pracovní vzdálenost 0,3–2,5 m. Operátor může během jediného průchodu zachytit podstatně větší plochu než u standardních ručních skenerů, což výrazně urychluje práci na velkých konstrukcích.
Ideální pro
- železniční vagóny
- letecké konstrukce
- turbíny
- rámy strojů
- velké svařence
- lodní komponenty
Adaptivní fotogrammetrie bez kumulace chyb
Jednou z největších výhod systému je integrovaná adaptivní fotogrammetrie. Ta průběžně koriguje polohu měřených bodů a eliminuje kumulativní chyby, které vznikají při měření velmi rozměrných objektů. Výsledkem je stabilní objemová přesnost i na dlouhých vzdálenostech.
Skutečně bezdrátový provoz
KSCAN-X využívá:
- integrovaný výpočetní modul
- duální bateriový systém
- Dual-WNIC bezdrátovou komunikaci
- Wi-Fi 6

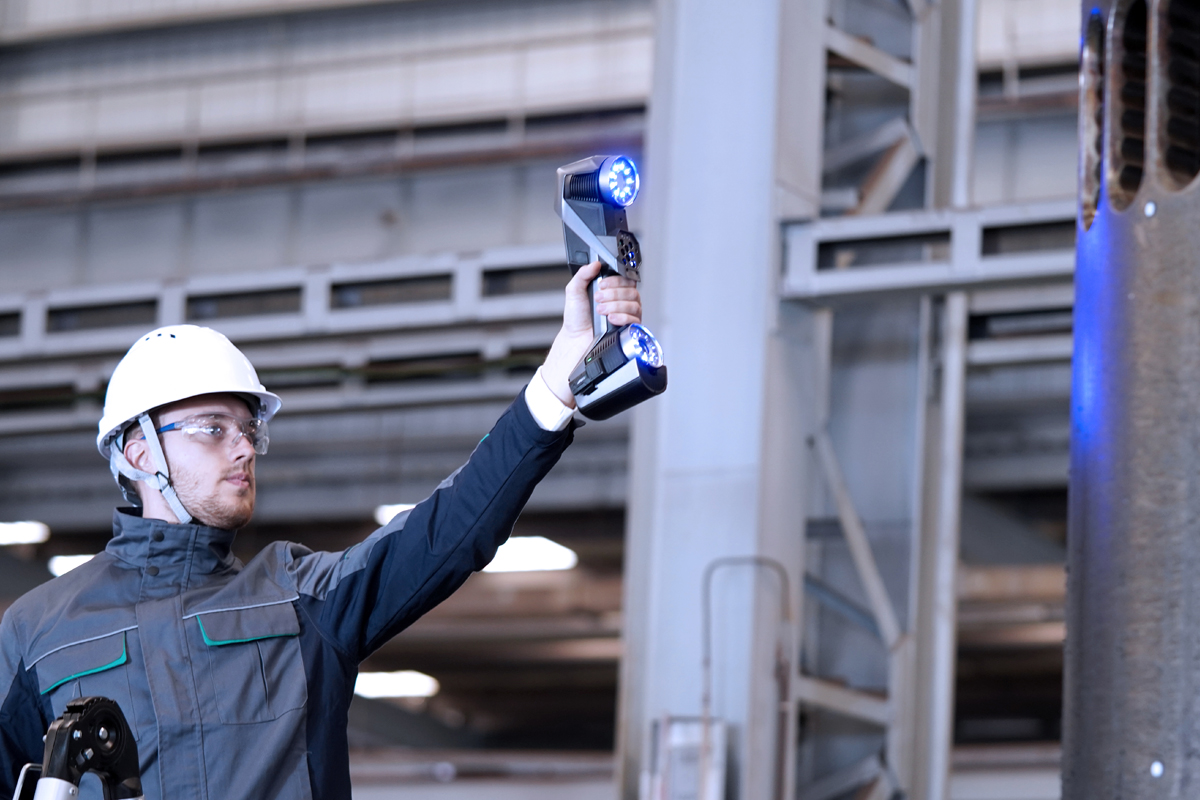

Systém pracuje zcela bez kabelů, což umožňuje měření ve výrobních halách, na stavbách, v loděnicích nebo na místech bez dostupného napájení.
Extrémně rychlé skenování

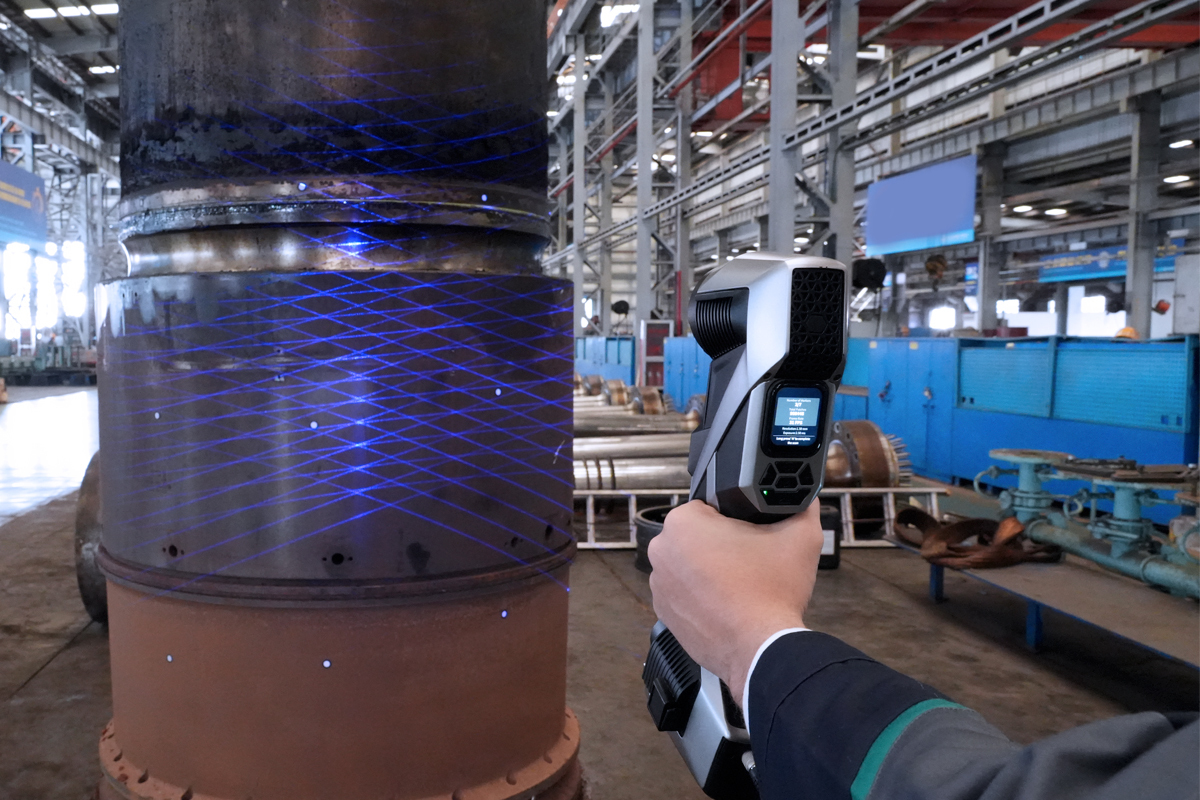

Technologie Quad-Cross Blue Laser využívá 84 modrých laserových linií pro velkoobjemové skenování. Systém dosahuje rychlosti až 6,45 milionu měření za sekundu při snímkové frekvenci 180 FPS. To výrazně zkracuje dobu kontroly kvality i digitalizace velkých objektů.
Jeden systém pro velké i detailní díly
KSCAN-X nabízí tři specializované režimy:
Large Area Scanning
84 modrých laserových linií pro extrémně rychlé skenování rozsáhlých ploch.
Medium-Distance Scanning
54 modrých laserových linií pro detailní kontrolu středně velkých součástí s přesností až 0,030 mm.
Deep Hole Scanning
Samostatný modrý laser určený pro skenování hlubokých otvorů, ozubení, potrubí a jiných obtížně přístupných oblastí.
Typické aplikace
Aerospace
- konstrukční díly letadel
- kompozitní panely
- montážní přípravky
- kontrola velkých sestav
Železniční průmysl
- podvozky
- rámy vozidel
- svařované konstrukce
- kontrola deformací
Energetika
- turbíny
- rotory
- statory
- potrubní systémy
Těžké strojírenství
- velké odlitky
- svařence
- rámové konstrukce
- výrobní přípravky
Lodní průmysl
- konstrukční segmenty
- strojní celky
- servisní dokumentace
- reverzní inženýrství
Klíčové vlastnosti
Adaptive Photogrammetry
Automatická korekce objemových chyb při měření velkorozměrových objektů.
Quad-Cross Blue Laser
84 modrých laserových linií pro maximální produktivitu měření.
Edge Computing
Výpočty probíhají přímo ve skeneru, což zvyšuje stabilitu a rychlost práce.
DefinSight Platform
Nová generace metrologického softwaru s podporou CAD porovnání, inspekce a automatického reportingu.
Intelligent Touch Interface
Vestavěný dotykový displej umožňuje ovládání přímo na zařízení bez nutnosti práce u počítače.
Hot-Swap Battery System
Nepřetržitý provoz díky výměně baterií bez přerušení měření.
Technické parametry
| Parametr | KSCAN-X |
|---|---|
| Přesnost (Medium Distance) | až 0,030 mm |
| Přesnost (Large Area) | až 0,075 mm |
| Objemová přesnost | 0,075 mm + 0,010 mm/m |
| Rychlost měření | až 6 450 000 měření/s |
| Snímková frekvence | 180 FPS |
| Large Area režim | 84 modrých laserů |
| Medium Distance režim | 54 modrých laserů |
| Deep Hole režim | 1 modrý laser |
| Skenovací oblast | až 2600 × 1800 mm |
| Pracovní vzdálenost | 0,30–2,50 m |
| Hloubka ostrosti | 2,2 m |
| Velikost objektu | 0,5–15 m |
| Rozlišení | až 0,10 mm |
| Připojení | Wi-Fi 6, USB 3.0 |
| Bezdrátový provoz | Ano |
| Napájení | Duální bateriový systém |
| Krytí | IP50 |
| Provozní teplota | −10 °C až +40 °C |
| Rozměry | 344 × 124 × 99 mm |
Proč zvolit KSCAN-X?
KSCAN-X vyplňuje prostor mezi klasickými ručními skenery a velkými optickými tracking systémy. Nabízí mimořádně velkou skenovací oblast, bezdrátovou mobilitu a přesnost potřebnou pro průmyslovou metrologii. Pro firmy, které pracují s velkými konstrukcemi a chtějí zkrátit čas měření bez ztráty kvality, představuje jedno z nejefektivnějších řešení na trhu.
„Když jsou vaše díly větší než běžné skenery.“
