TrackProbe
TrackProbe je bezkontaktní optický měřicí systém nové generace určený pro vysoce přesná průmyslová měření. Spojuje přenosnost, jednoduchou obsluhu a metrologickou přesnost při měření malých i rozměrných dílů bez nutnosti umisťování referenčních značek na měřený objekt.
Rozsáhlý měřicí rozsah
- Měření dílů až do vzdálenosti 6 m.
- Měřicí objem až 49 m³.
- Vysoká přesnost i u velkých součástí.
Ideální pro skrytá místa

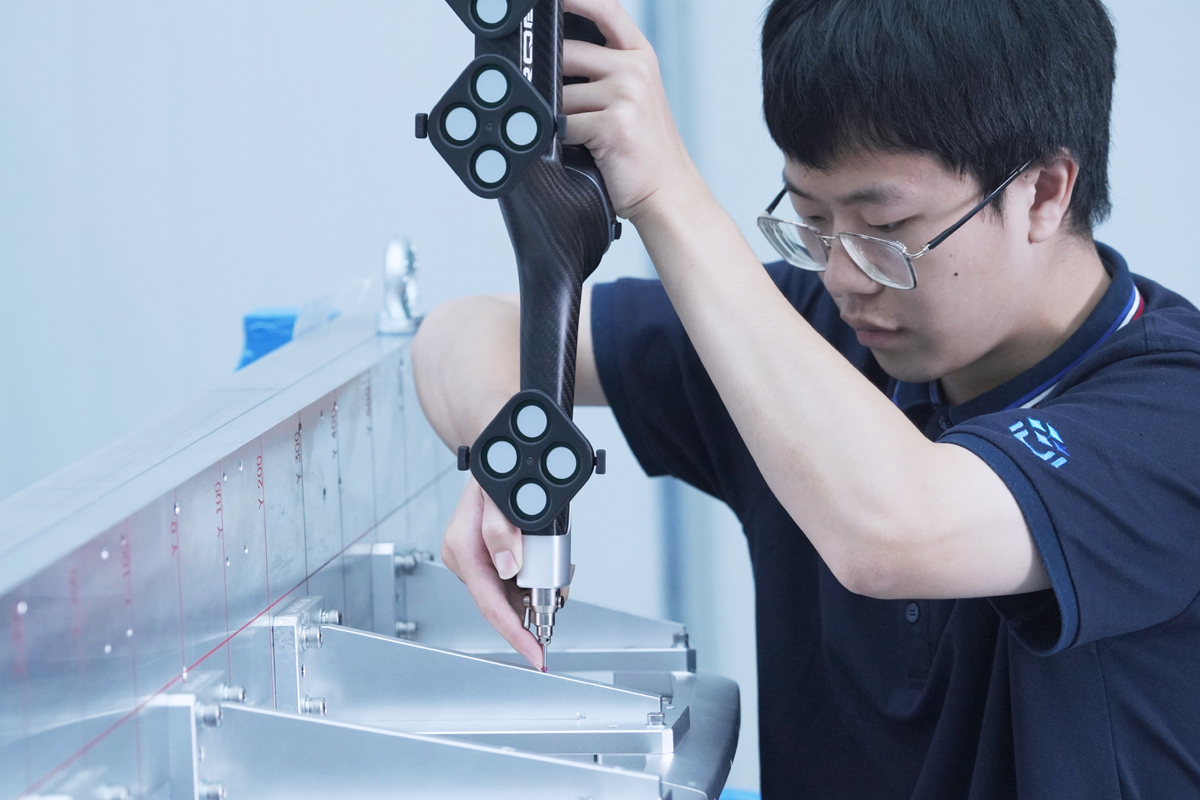

- Měření hlubokých otvorů a obtížně přístupných oblastí.
- Vhodné pro automobilový, letecký a energetický průmysl.
Flexibilní přenosné měření

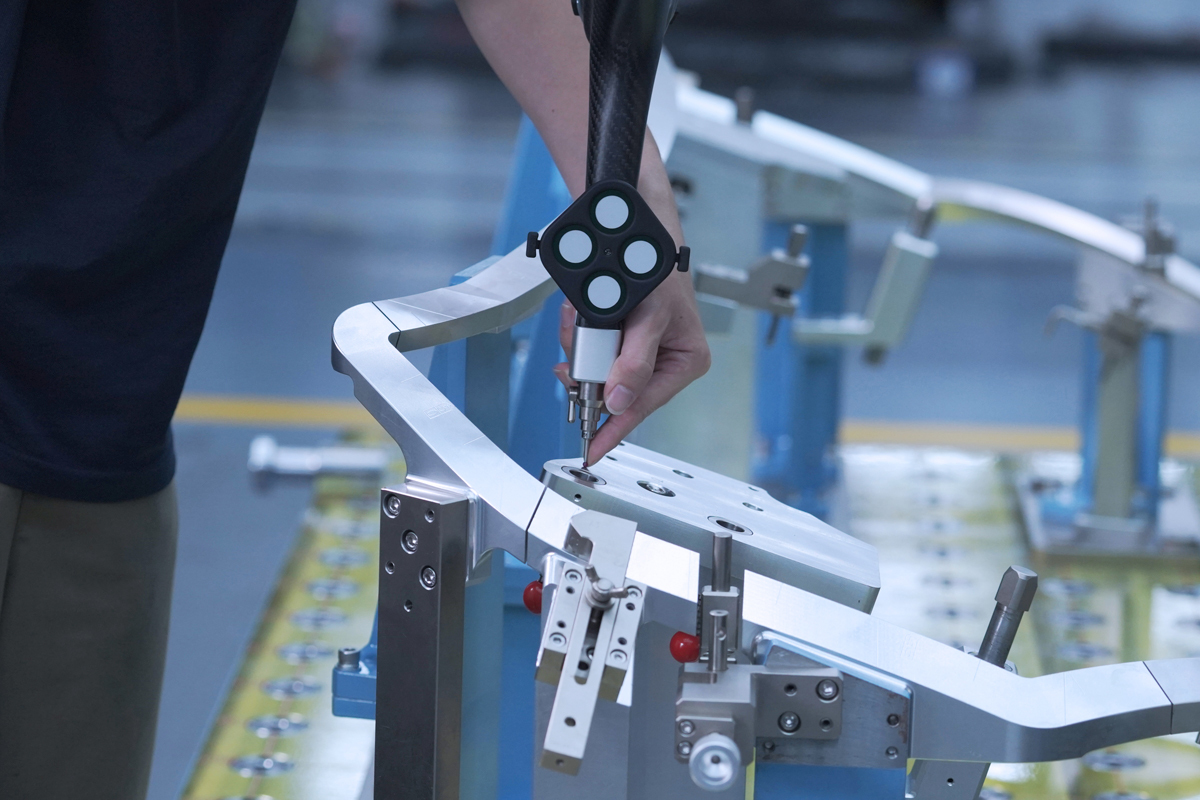

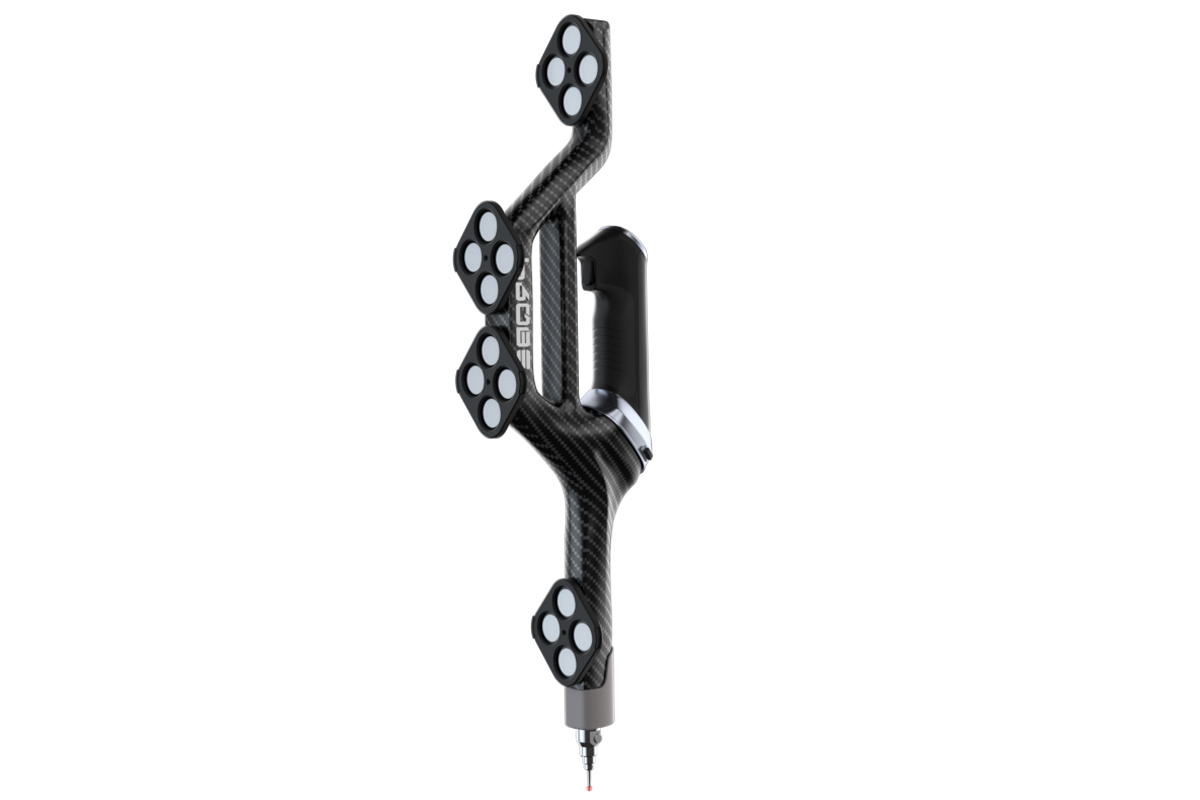

- Ruční optická sonda.
- Automatické ukládání souřadnic.
- Kompatibilita se softwarem 3D Viewer.
Metrologická přesnost
- Měření tvarů, GD&T a geometrických prvků.
- Objemová přesnost až 0,089 mm (49 m³).
- Přesné výsledky bez kompromisů.
Měření bez zastavení
- Kontinuální měření bez nutnosti přemisťování trackeru.
- Pouze několik referenčních značek pro sledování polohy.
Široké možnosti použití
- Stabilní výsledky bez ohledu na vibrace.
- Přesné určení polohy odchylek.

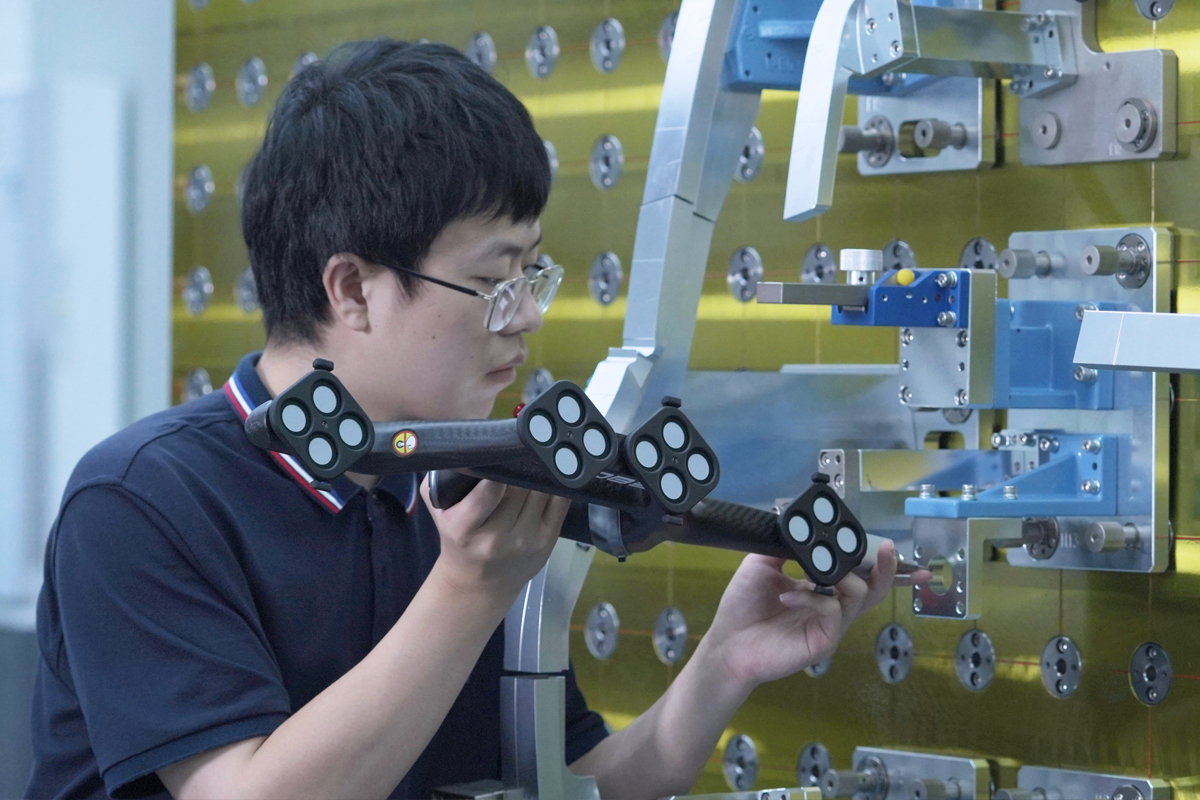

- Kontrola velkých i složitých dílů.
Technické specifikace
| Parametr | TrackProbe |
|---|---|
| Objemová přesnost | 0,049 mm (10,4 m), 0,089 mm (28,6 m), 0,067 mm (49 m) |
| Měřicí vzdálenost | max. 10 m (tracker), 12 m (i-Tracker) |
| Přesnost měření | 0,1 mm ± 0,025 mm |
| Kamera i-Tracker | 25 MP |
| Rozměry sondy | 510 × 145 × 89 mm |
| Provozní teplota | 0–45 °C |
| Provozní vlhkost | 10–90 % RH |
| Připojení | Kabelové i bezdrátové |
| Počet měřicích cílů | 16 |
