SIMSCAN 22/30/42 Gen2

SIMSCAN

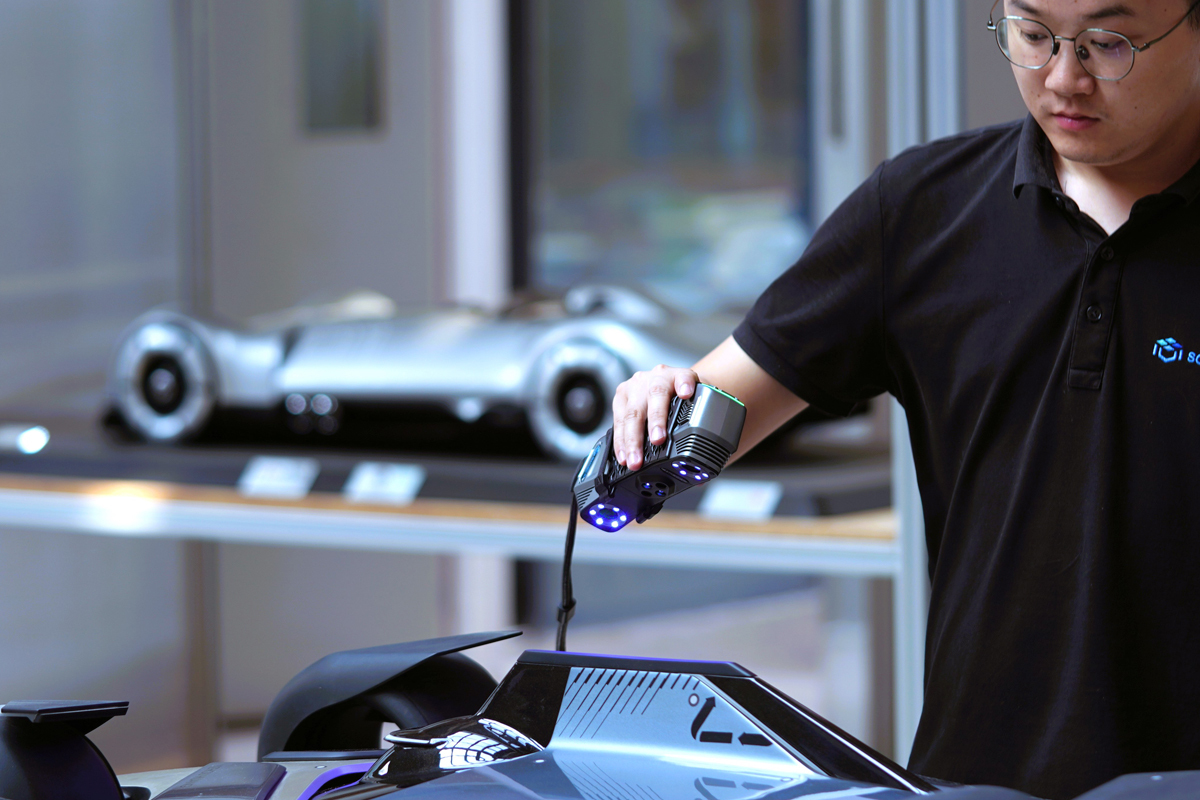

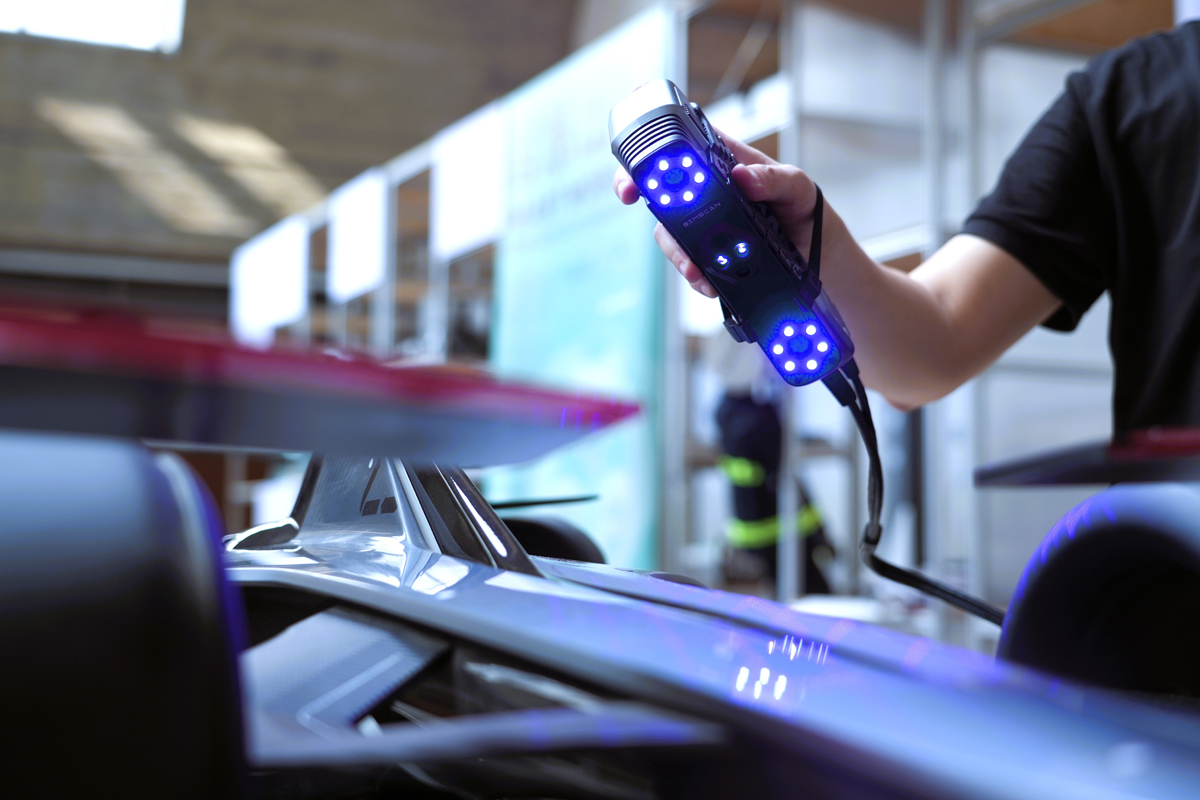

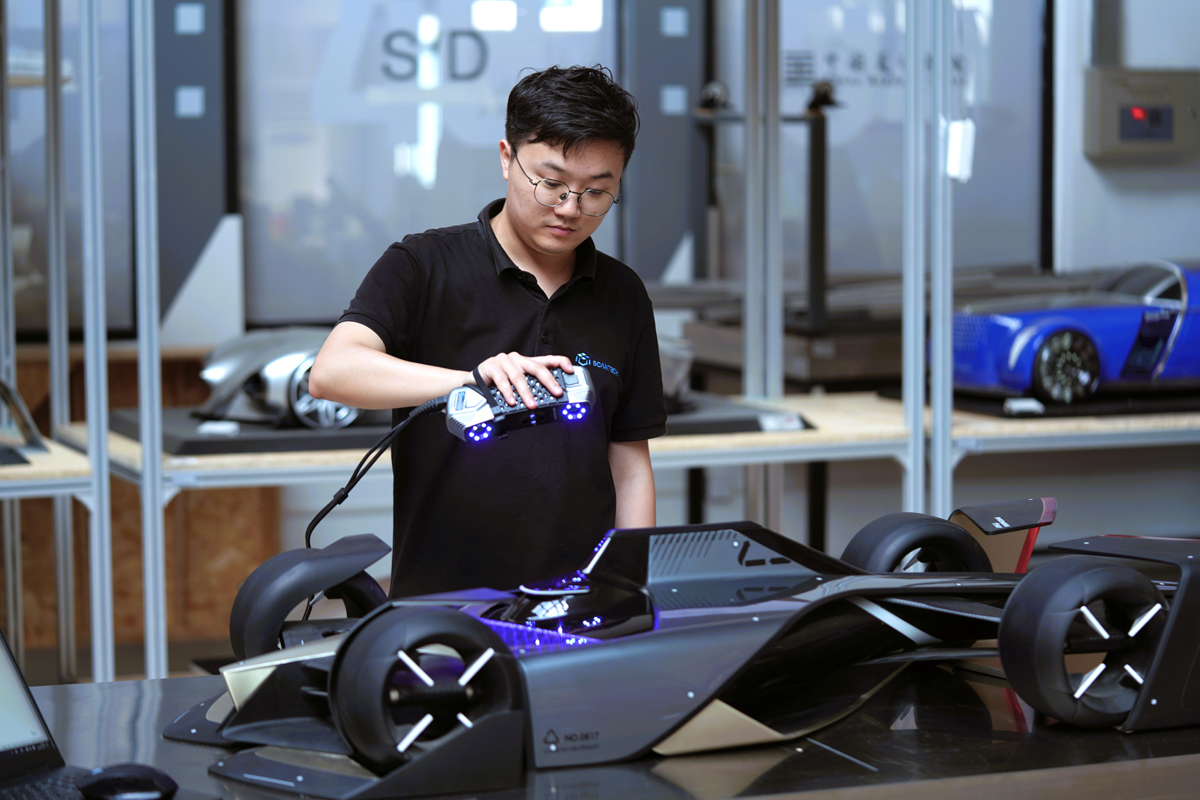

SIMSCAN je kompaktní průmyslový 3D laserový skener navržený pro přesné měření malých i středně velkých dílů. Díky nízké hmotnosti, ergonomické konstrukci a 27 modrým laserovým liniím umožňuje rychlé a přesné snímání i v obtížně dostupných místech. Je vhodný pro kontrolu kvality, reverzní inženýrství a 3D digitalizaci.

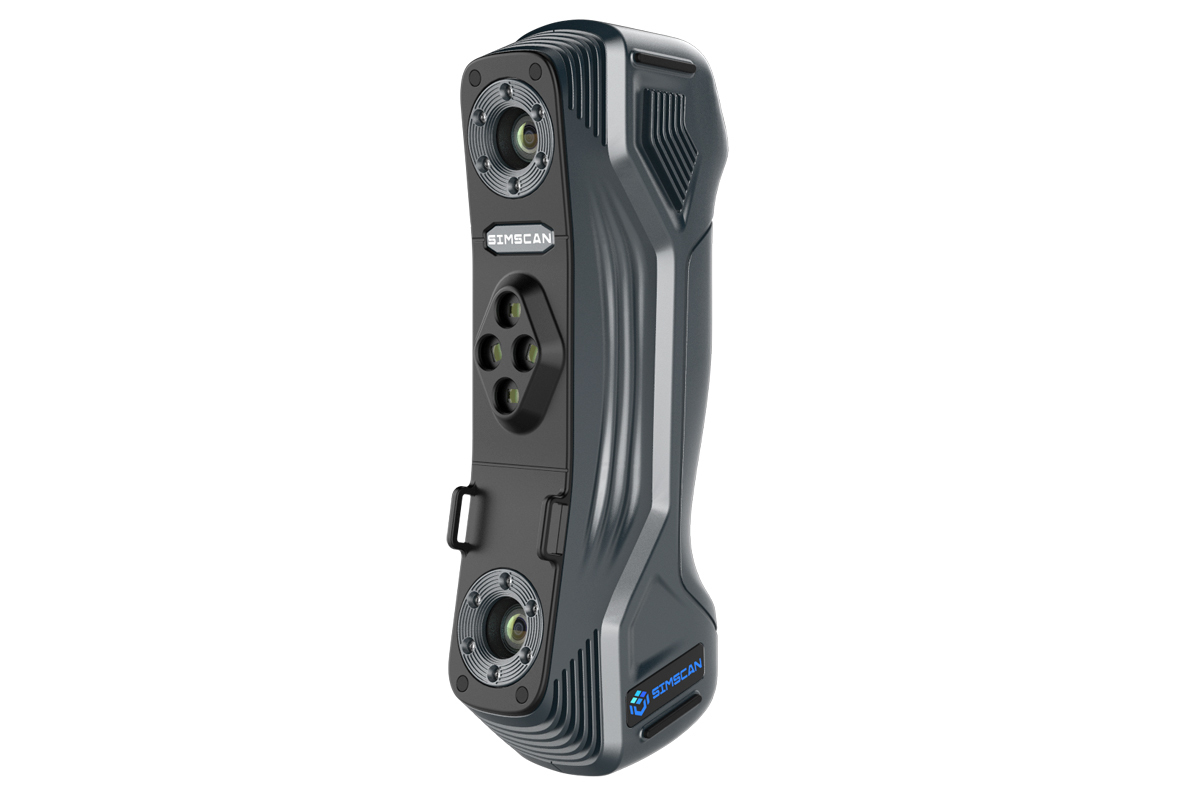

Elegantní a kompaktní

  • Celokovové letecké tělo.
  • Rozměry 203 × 80 × 44 mm.
  • Hmotnost pouze 570 g.

Vysoká rychlost skenování

  • Až 5 800 000 měření za sekundu (SIMSCAN 42).
  • 27 modrých laserových linií pro rychlé snímání.
  • Rychlá digitalizace složitých tvarů.

Vynikající zachycení detailů

  • 17 paralelních laserových linií pro přesná data.
  • Přesné snímání jemných detailů a složitých geometrií.

Flexibilní režimy skenování

  • Ultra rychlé skenování.
  • Vysoce přesné skenování.
  • Skenování hlubokých otvorů.

Průmyslová přesnost

  • Přesnost až 0,020 mm.
  • Vysoká opakovatelnost výsledků.

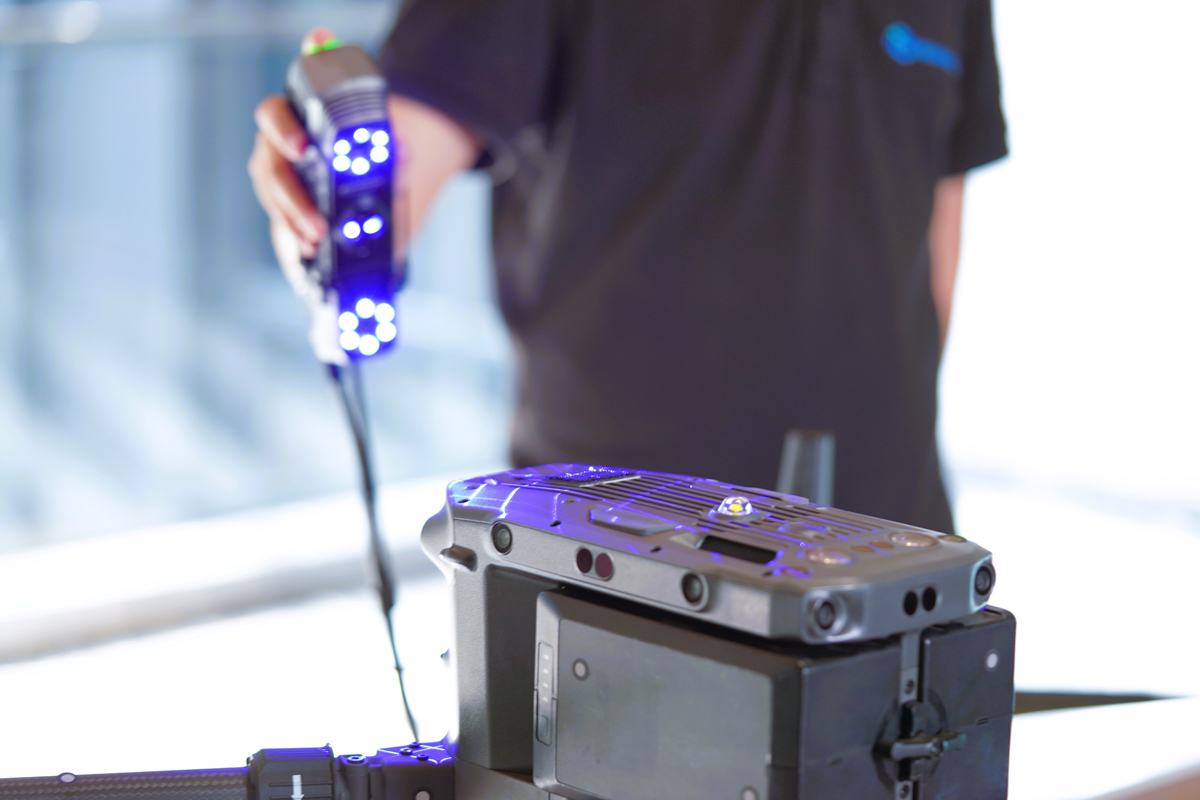

Automatizované 3D měření

  • Integrace se systémem SCANOLOGY.
  • Vhodné pro sériovou kontrolu výroby.

Technické parametry

Parametr Režim SIMSCAN 22 Gen2 SIMSCAN 30 Gen2 SIMSCAN 42 Gen2
Typ Ultra‑rychlé skenování 11 modrých laserových křížů 17 modrých laserových křížů 27 modrých laserových křížů
  Jemné skenování 7 paralelních modrých laserových čar 7 paralelních modrých laserových čar 7 paralelních modrých laserových čar
  Skenování hlubokých otvorů 1 modrá laserová čára 1 modrá laserová čára 1 modrá laserová čára
Přesnost   0,020 mm 0,020 mm 0,020 mm
Rychlost měření   2 020 000 měření/s 4 590 000 měření/s 5 800 000 měření/s
Měřicí oblast   680 × 550 mm 700 × 600 mm 700 × 600 mm
Laserová třída   Třída II Třída II Třída II
Rozlišení   0,020 mm 0,020 mm 0,020 mm
Objemová přesnost Standard 0,015 mm + 0,035 mm/m 0,015 mm + 0,035 mm/m 0,015 mm + 0,035 mm/m
  S MSCAN‑L15 0,015 mm + 0,012 mm/m 0,015 mm + 0,012 mm/m 0,015 mm + 0,012 mm/m
Pracovní vzdálenost   300 mm 300 mm 300 mm
Hloubka ostrosti   550 mm 550 mm 550 mm
Výstupní formáty   STL/OBJ/PLY/ASC STL/OBJ/PLY/ASC STL/OBJ/PLY/ASC
Rozhraní   USB 3.0 USB 3.0 USB 3.0
Rozměry   203 × 80 × 44 mm 203 × 80 × 44 mm 203 × 80 × 44 mm
Hmotnost   570 g 570 g 570 g
Provozní teplota   -10 až +40 °C -10 až +40 °C -10 až +40 °C
Provozní vlhkost   10–90 % RH 10–90 % RH 10–90 % RH
