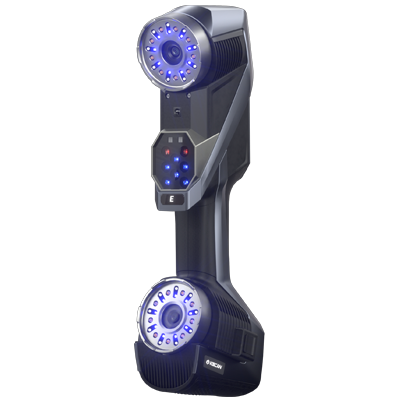

KSCAN-E
Vlajkový bezdrátový 3D skener typu All-in-One
KSCAN‑E je špičkový bezdrátový 3D skener typu All‑in‑One určený pro průmyslovou metrologii. Kombinuje vysokou přesnost, šest pracovních režimů a plně bezdrátový provoz. Umožňuje rychlé snímání velkých ploch i jemných detailů s přesností až 0,020 mm. Je vhodný pro letecký, automobilový, energetický průmysl i těžké strojírenství.
Výkonné 3D skenování
KSCAN‑E poskytuje přesnost až 0,020 mm. Ve spojení s fotogrammetrickým systémem dosahuje objemové přesnosti až 0,015 mm + 0,012 mm/m, což zajišťuje spolehlivé výsledky i při měření rozměrných dílů.
Rychlé měření
Technologie Quad Cross využívá čtyřnásobné křížové modré lasery, snímkovou frekvenci 180 FPS a rychlost až 8,29 milionu měření za sekundu pro rychlou digitalizaci.
Detailní skenování
Sedmnáct paralelních modrých laserových linií a rozlišení až 0,010 mm umožňují přesně zachytit hrany, štěrbiny, drážky a další jemné detaily.

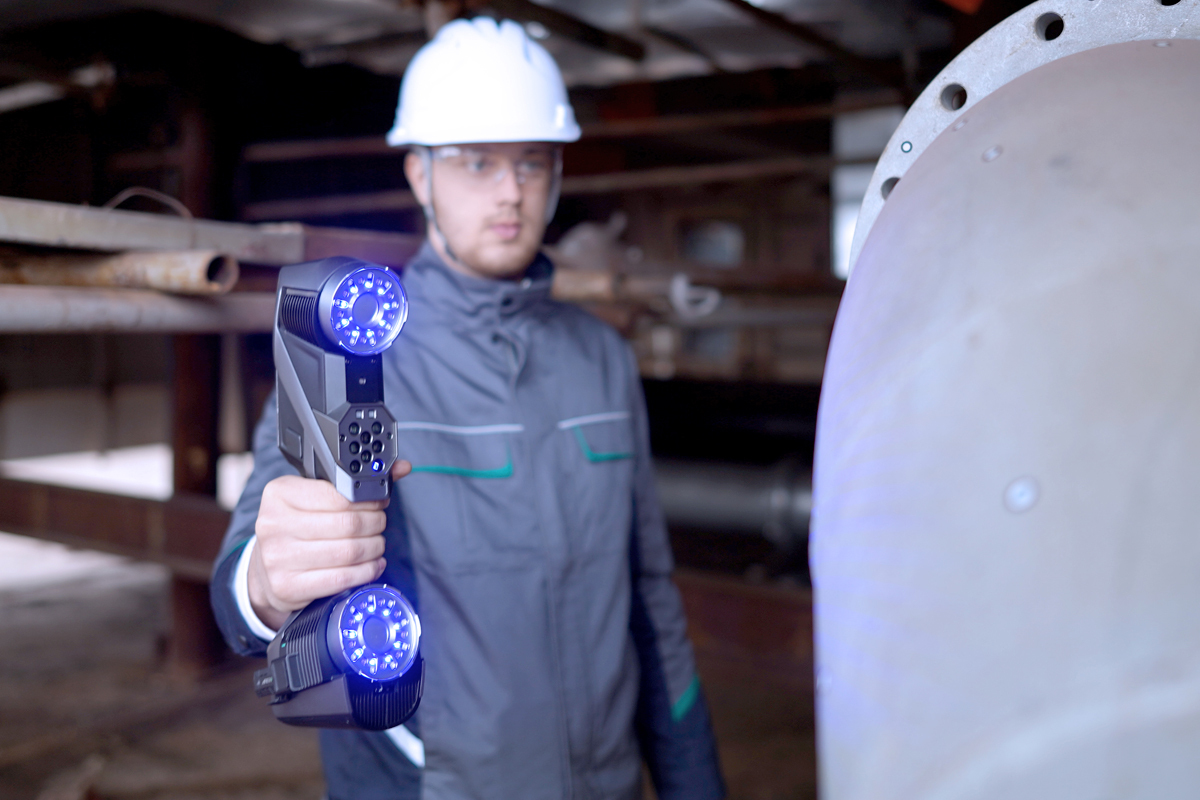

Plně bezdrátový provoz
Nízká hmotnost a ergonomická konstrukce umožňují pohodlnou práci jednou rukou. Skener je vhodný i pro měření na místech bez napájení.
DefinSight
Software DefinSight poskytuje kompletní platformu pro 3D skenování, rozměrovou kontrolu, CAD porovnání a automatizovanou inspekci.

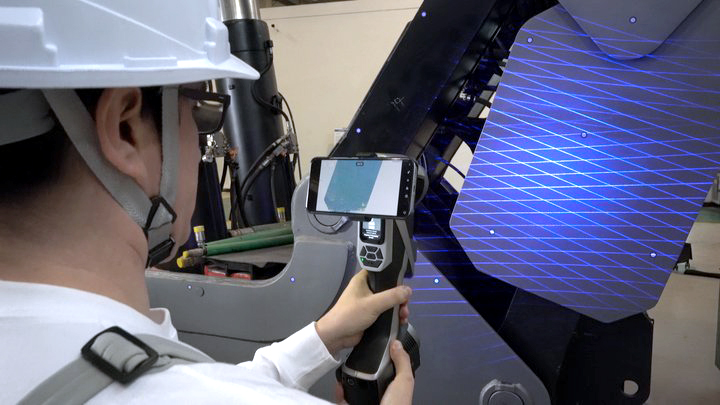

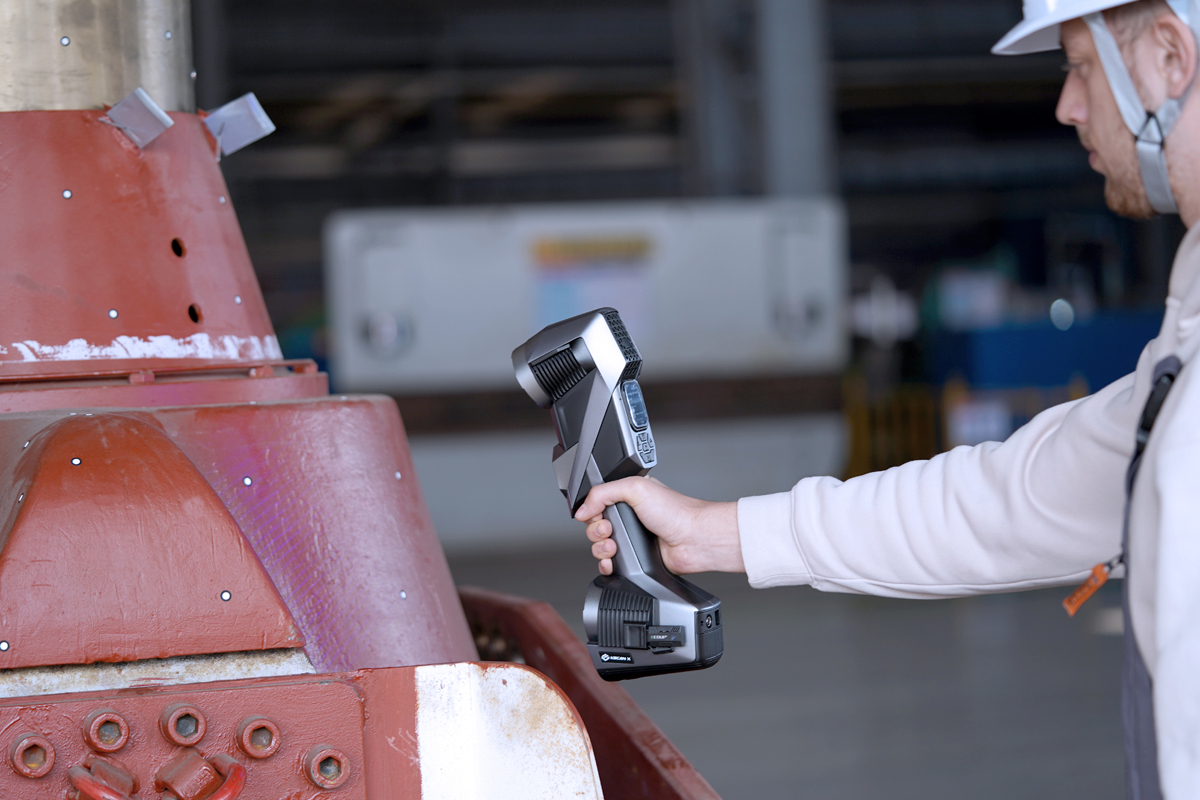

Měření kdykoliv a kdekoliv
Skener je vhodný pro malé i velké díly. Adaptivní fotogrammetrie zvyšuje přesnost u velkých objektů, Hyperfine režim zachycuje jemné detaily a režim Deep Hole umožňuje měření hlubokých otvorů.
Automatizovaná kontrola
KSCAN‑E lze integrovat do automatizovaných buněk pro sériovou kontrolu kvality.
Technické specifikace
| Parametr | KSCAN‑E |
|---|---|
| Typ – rychlé skenování | 108 modrých laserových linií (Quad Cross Technology) |
| Typ – detailní skenování | 17 paralelních modrých laserových linií |
| Typ – infračervené skenování | 38 infračervených laserových linií |
| Typ – Deep Hole | 1 modrá laserová linie |
| Kontrola hran | Smart Edge Inspection |
| Fotogrammetrie | Adaptivní fotogrammetrie |
| Přesnost | 0,020 mm |
| Objemová přesnost (standard) | 0,015 mm + 0,030 mm/m |
| Objemová přesnost s MSCAN‑L15 | 0,015 mm + 0,015 mm/m |
| Objemová přesnost s adaptivní fotogrammetrií | 0,015 mm + 0,012 mm/m |
| Chyba tvaru | 0,050 mm |
| Rychlost měření | 8 290 000 měření/s |
| Skenovací oblast | 600–1500 mm (velká oblast, vzdálenost 900 mm) |
| 200–700 mm (rychlé skenování, vzdálenost 230 mm) | |
| 150–300 mm (detailní skenování, vzdálenost 220 mm) | |
| Velikost měřených objektů | 0,05–8 m |
| Rozlišení | 0,010 mm |
| Rozměry | 344 × 124 × 99 mm |
| Komunikace | Wi‑Fi 6, USB 3.0 Type‑B |
| Bezdrátový standard | 802.11 a/b/g/n/ac |
| Bezdrátové připojení | Dual WNIC |
| Inteligentní režim | Podporován |
| Napájení | Nepřerušovaný provoz |
| Provozní prostředí | Vhodné pro průmyslové provozy |
| Provozní teplota | 10–40 °C |
| Relativní vlhkost | 10–90 % RH |
| Krytí | IP50 |
| Poznámka | Přesnost je stanovena podle interních podmínek výrobce a příslušných norem. |
