TrackScan Sharp-S

Optický 3D skenovací systém TrackScan Sharp je navržen pro bezkontaktní měření velkých dílů na dlouhou vzdálenost. Díky 25Mpx kamerám, robustnímu zpracování a měřicímu rozsahu až 135 m³ nabízí vysokou přesnost, rychlost a flexibilitu pro průmyslovou kontrolu kvality.

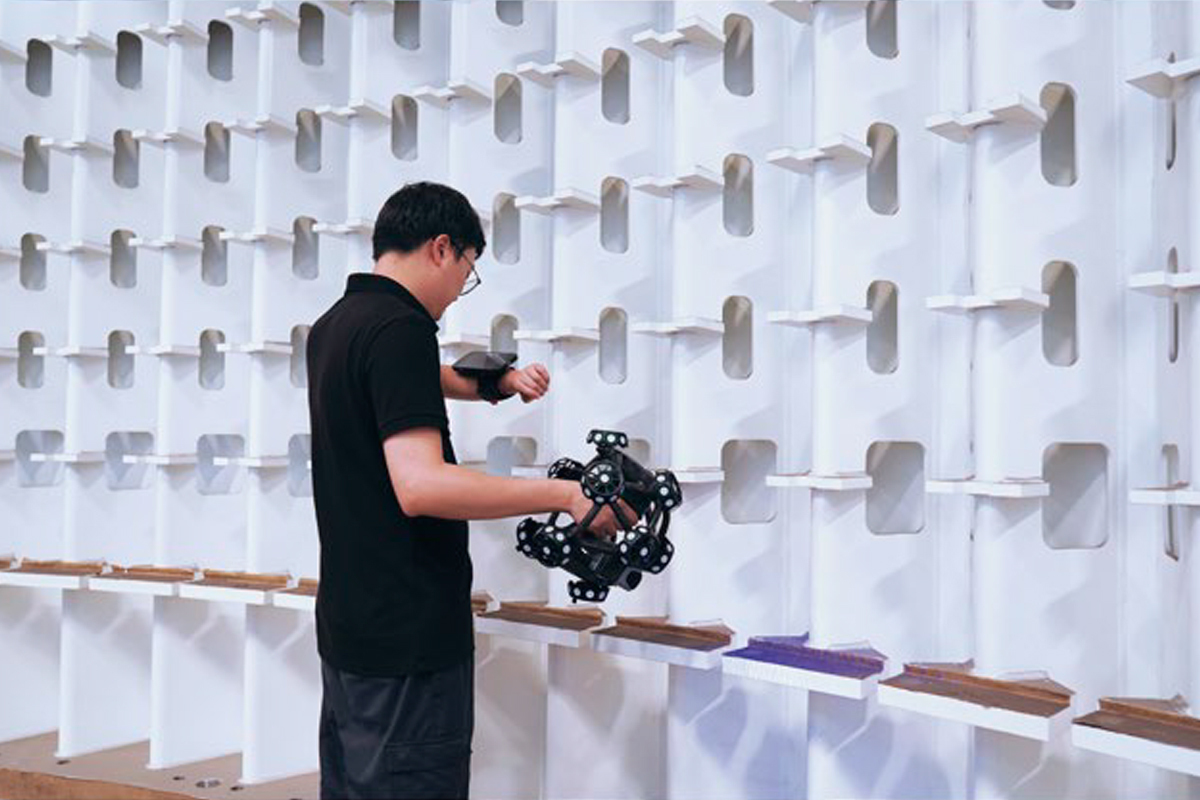

Dlouhý dosah a velký měřicí objem

  • Pracovní vzdálenost až 6 m.
  • Měřicí objem až 135 m³.
  • Snadné měření velkých dílů bez změny polohy.

Vynikající stabilita

  • Objemová přesnost až 0,048 mm (10,4 m³).
  • Stabilní výsledky díky teplotní kompenzaci.
  • Vysoká opakovatelnost měření.

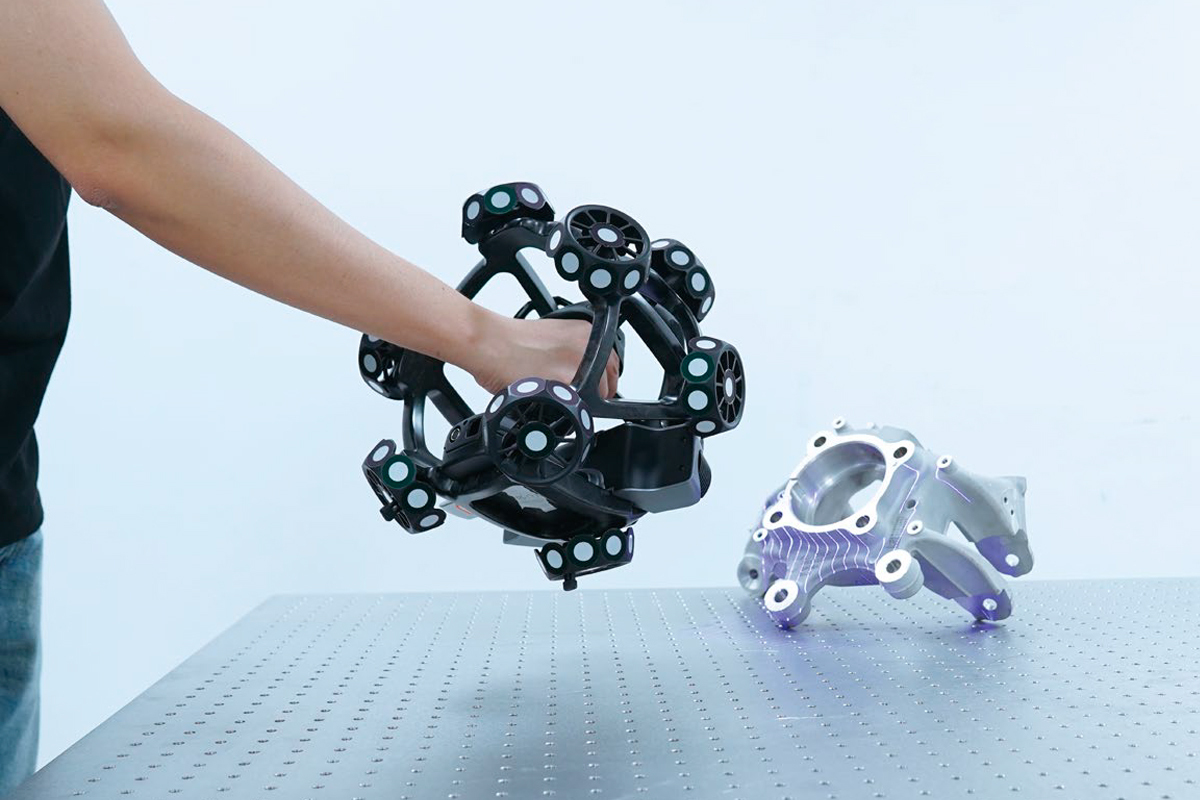

Přesné zachycení detailů

  • 17 paralelních laserových linií.
  • Výborné zachycení jemných detailů.
  • Přesné měření složitých geometrií.

Bezdrátové a snadné 3D skenování

  • Vestavěný výpočetní modul.
  • Bezdrátový přenos dat.
  • Plug-and-play provoz.

Rychlé 3D skenování

  • Až 6 milionů měření za sekundu.
  • Rychlé zachycení tvaru a odchylek.
  • Vhodné pro inteligentní průmyslové měření.

Široká kompatibilita

  • Detekce hran.
  • Podpora měření otvorů.

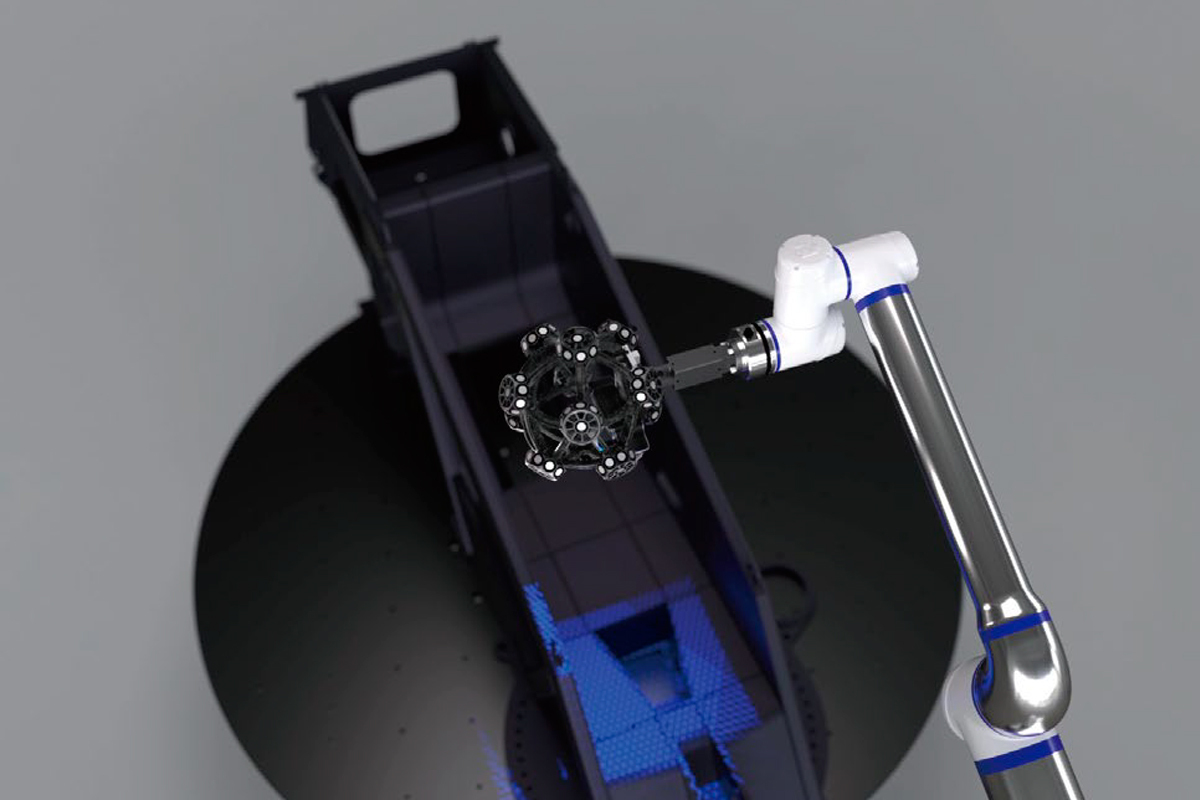

  • Automatizované aplikace.



Technické parametry

Parametr Režim TrackScan Sharp‑S TrackScan Sharp‑E
Typ Ultra‑rychlé skenování 81 modrých laserových čar
  Hyperjemné skenování 17 modrých laserových čar
  Skenování hlubokých otvorů 7 modrých laserových čar
Přesnost   0,025 mm 0,025 mm
Rychlost měření   6 000 000 měření/s
Měřicí oblast   800 × 700 mm
Laserová třída   Třída II Třída II
Rozlišení   0,020 mm 0,020 mm
Objemová přesnost Standard 0,048 mm 0,049 mm
  Rozšířený systém 0,128 mm 0,130 mm
Pracovní vzdálenost   400 mm ±300 mm 400 mm ±300 mm
Hloubka ostrosti   800 mm 800 mm
Výstupní formáty   STL, OBJ, PLY, ASC STL, OBJ, PLY, ASC
Rozhraní   USB 3.0 USB 3.0
Provozní teplota   10–40 °C 10–40 °C
Certifikace   CE, FCC, ROHS CE, FCC, ROHS



Technické specifikace

Parametr TrackScan Sharp-S TrackScan Sharp-E
Laserové linie 81 modrých Triple Cross 81 modrých
Přesnost až 0,025 mm až 0,025 mm
Rychlost 6 000 000 měření/s 6 000 000 měření/s
Skenovací oblast 800 × 700 mm 800 × 700 mm
Rozlišení 0,020 mm 0,020 mm
Objemová přesnost 0,048 / 0,128 / 0,159 mm 0,049 / 0,130 mm
Pracovní vzdálenost 400–3000 mm 400–3000 mm
Hloubka ostrosti 400 mm, 800 mm (velké pole) 400 mm, 800 mm
Rozhraní USB 3.0 USB 3.0
Rozměry 610 × 170 × 148 mm 610 × 170 × 148 mm
Teplota -10 až 40 °C -10 až 40 °C
Certifikace CE, IP53 CE, IP53
